دریچه خطی متحرک

توضیحات

توضیحات محصول

• کاربری

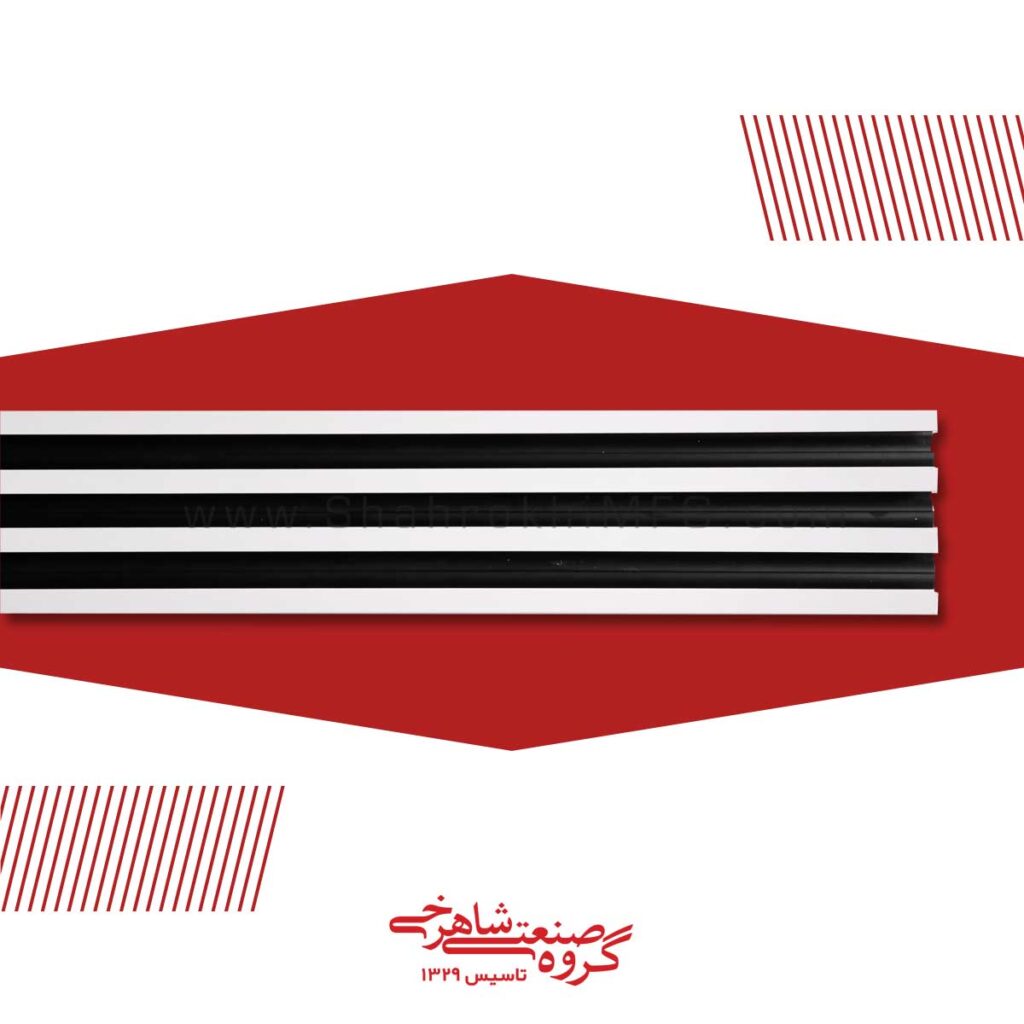

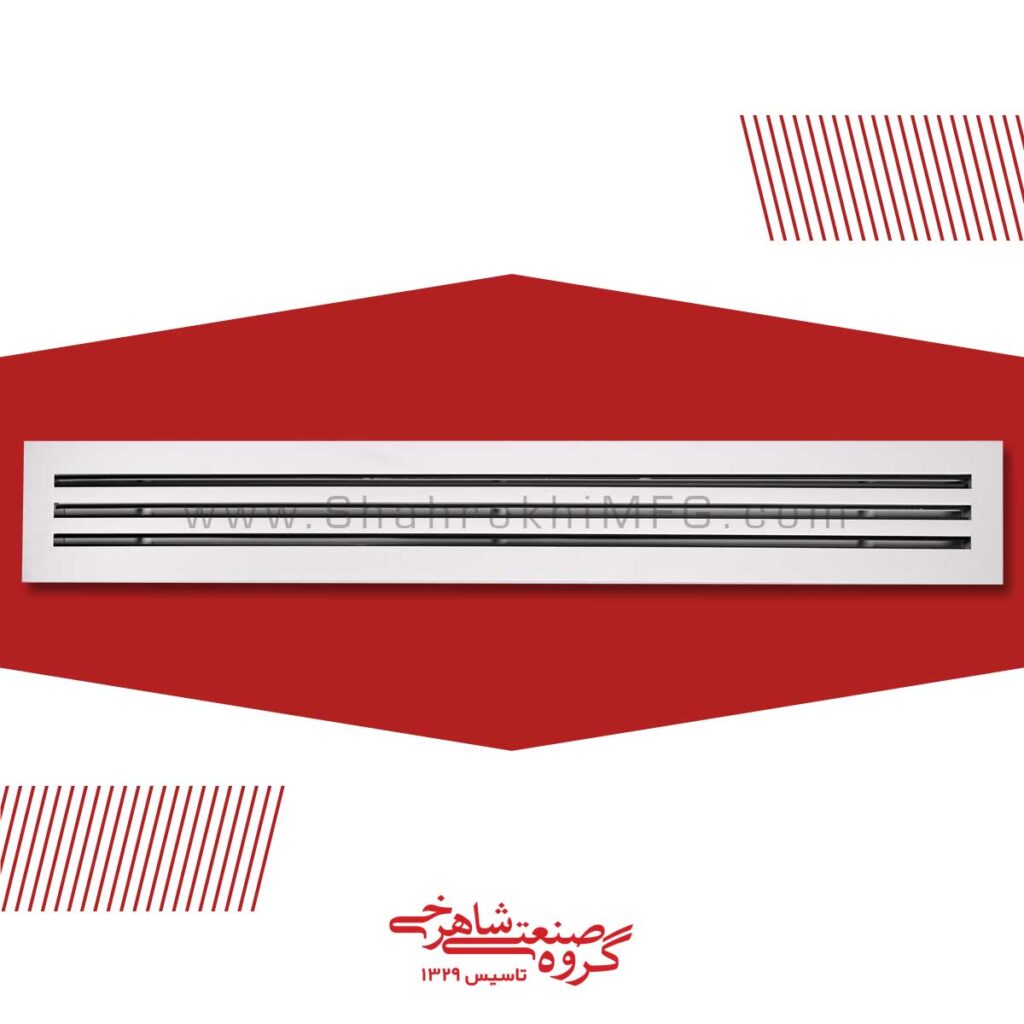

دریچه خطی متحرک دمپردار و بدون دمپر شاهرخی جهت کاربری های مناسب در صنعت تهویه مطبوع به منظور نصب در سقف طراحی شده اند. نمای جالب خطی این دریچه ها در معماری های پیوسته و دکوراسیون داخلی نظیر آمفی تاترها، سالن های کنفرانس، بانک ها، هتل ها و … مورد توجه قرار گرفته است.

دریچه خطی متحرک دمپردار و بدون دمپر

از دیگر مزایای این دریچه ها وزن کم، سهولت نصب و سرعت بالای اجرا می باشد.

این دریچه ها جهت هوای رفت، برگشت و تخلیه استفاده می شوند.

• توضیحات

این دریچه ها از یک الی هشت ردیف و حداکثر تا طول 3 متر ساخته می شوند.

دریچه خطی متحرک دمپردار و بدون دمپر

برای طول های بیشتر و اتصال چند دریچه به یکدیگر از قطعاتی خاص (تسمه های همسو کننده) استفاده می شود.

دریچه خطی متحرک دمپردار و بدون دمپر

همچنین این قابلیت وجود دارد که در قسمت های انتهایی راست، چپ یا پشت دریچه توسط درپوش هایی مخصوص مسیر عبور هوا را مسدود نمود.

• قاب

چهار نوع قاب بنا به درخواست در دسترس می باشند.
 انتخاب نوع قاب به محل نصب دریچه ها بستگی دارد.

دریچه خطی متحرک دمپردار و بدون دمپر

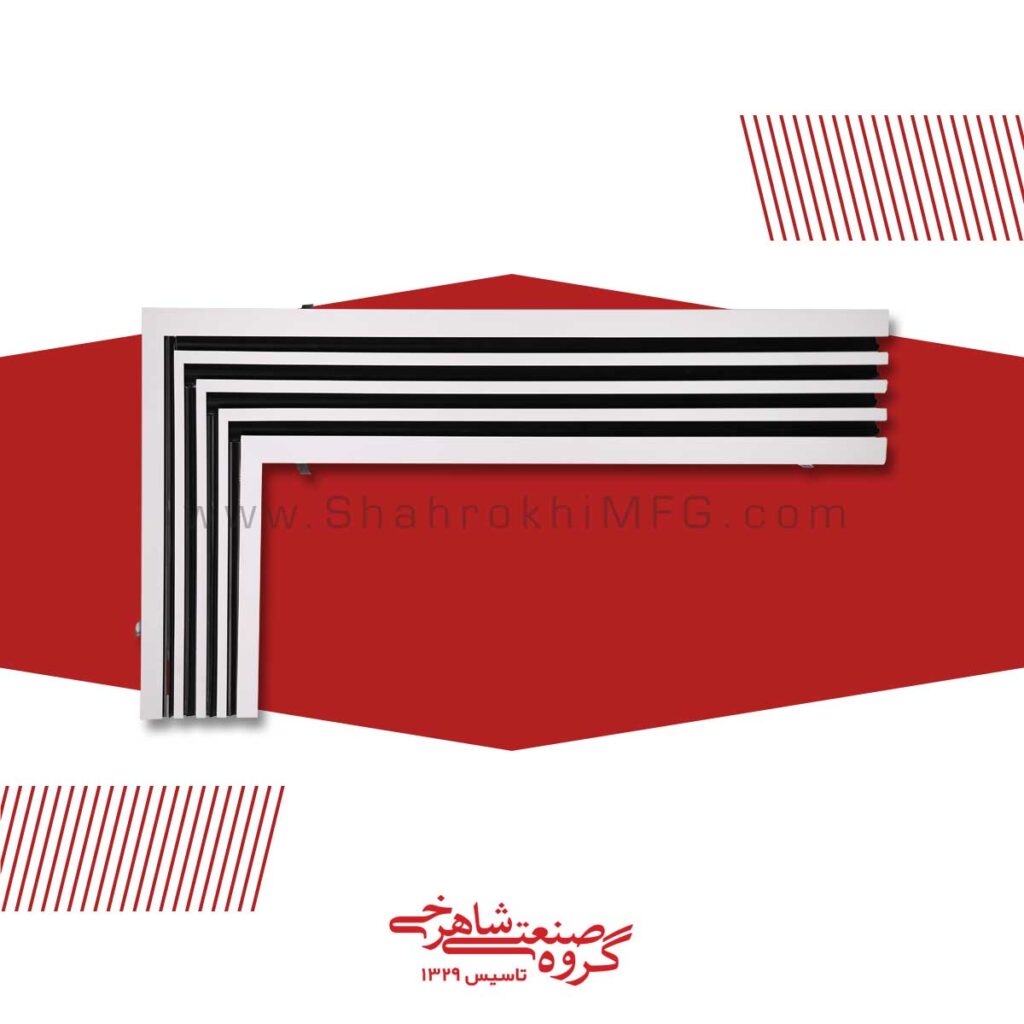

این امکان وجود دارد که در کنج ها با هر زاویه دلخواهی به کمک قطعات پیش ساخته دریچه ها را به یکدیگر متصل نمود.

دریچه خطی متحرک دمپردار و بدون دمپر

پره های متحرک و قابل تنظیم این نوع دریچه خطی، توزیع هوا را به صورت لایه هایی افقی و عمودی امکان پذیر می سازند.

دریچه خطی متحرک دمپردار و بدون دمپر

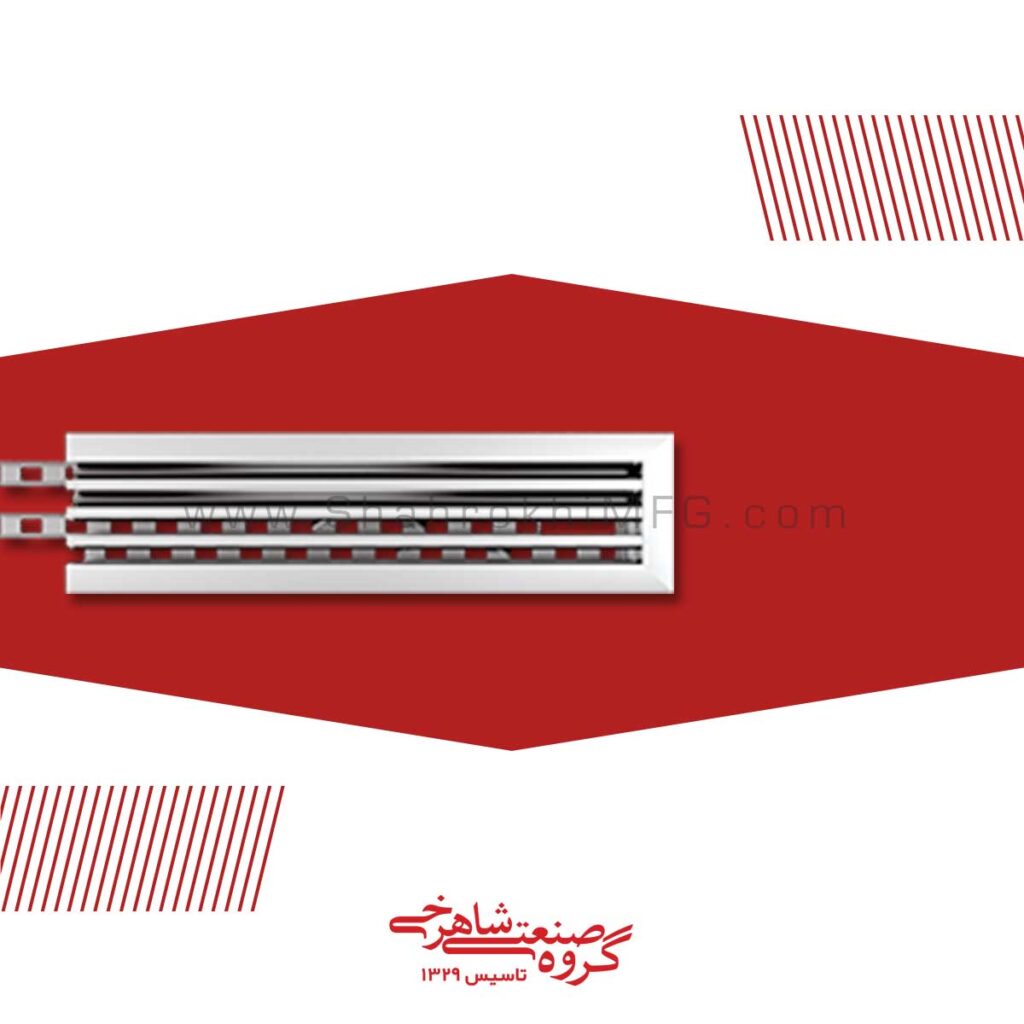

دمپرهای این نوع دریچه ها بصورت کشویی جهت تنظیم میزان دبی جریان هوا و یا در صورت نیاز قطع کامل جریان هوا مورد استفاده قرار می گیرند.

دریچه خطی متحرک دمپردار و بدون دمپر

به منظور تجمع مناسب هوا در پشت دریچه ها از جعبه های پلنوم استفاده می شود و بدین ترتیب توزیع هوا در طول دریچه ها به صورت پیوسته و یکنواخت انجام می گیرد.

دریچه خطی متحرک دمپردار و بدون دمپر

این جعبه های پلنوم را می توان با عیق های حرارتی یا صوتی مجهز نمود.

دریچه خطی متحرک دمپردار و بدون دمپر

• مواد و رنگ

قاب و پره ها در ضخامت های مختلف و قاب ها با ضخامت 1.25 میلیمتر از پروفیل آلومینیوم کششی با روکش آنادایز شده آلومینیوم با کیفیت مناسب تهیه می شوند.

جعبه های پلنوم از ورق آهن گالوانیزه به ضخامت 0.7 میلیمتر ساخته می شوند.

این امکان وجود دارد که رنگ آمیزی نهایی به روش پاشش رنگ مایع یا پودری (الکترواستاتیک) با استفاده از پلی استرسفید یا هر رنگ دیگری با شماره رال مشخص با توجه به نیاز انجام شود.

کد سفارش

دریچه های خطی متحرک  دمپردار و بدون دمپر شاهرخی با کد سفارش زیر مشخص می شوند.

SH: کارخانه شاهرخی

LIN: دریچه خطی

T: نوع دریچه:

MO: متحرک بدون دمپر

MD: متحرک دمپردار

N x L: (اینچ) طول x (1 تا 8) تعداد ردیف ها

جزئیات نصب دریچه ها

الف) طریقه نصب دریچه بر روی جعبه پلونوم

دریچه خطی متحرک دمپردار و بدون دمپر

ب) طریقه نصب دریچه بر روی کانال یا سقف

دریچه خطی متحرک دمپردار و بدون دمپر

جدول محاسبات دریچه های خطی متحرک

جدول محاسبات دریچه های خطی متحرک
