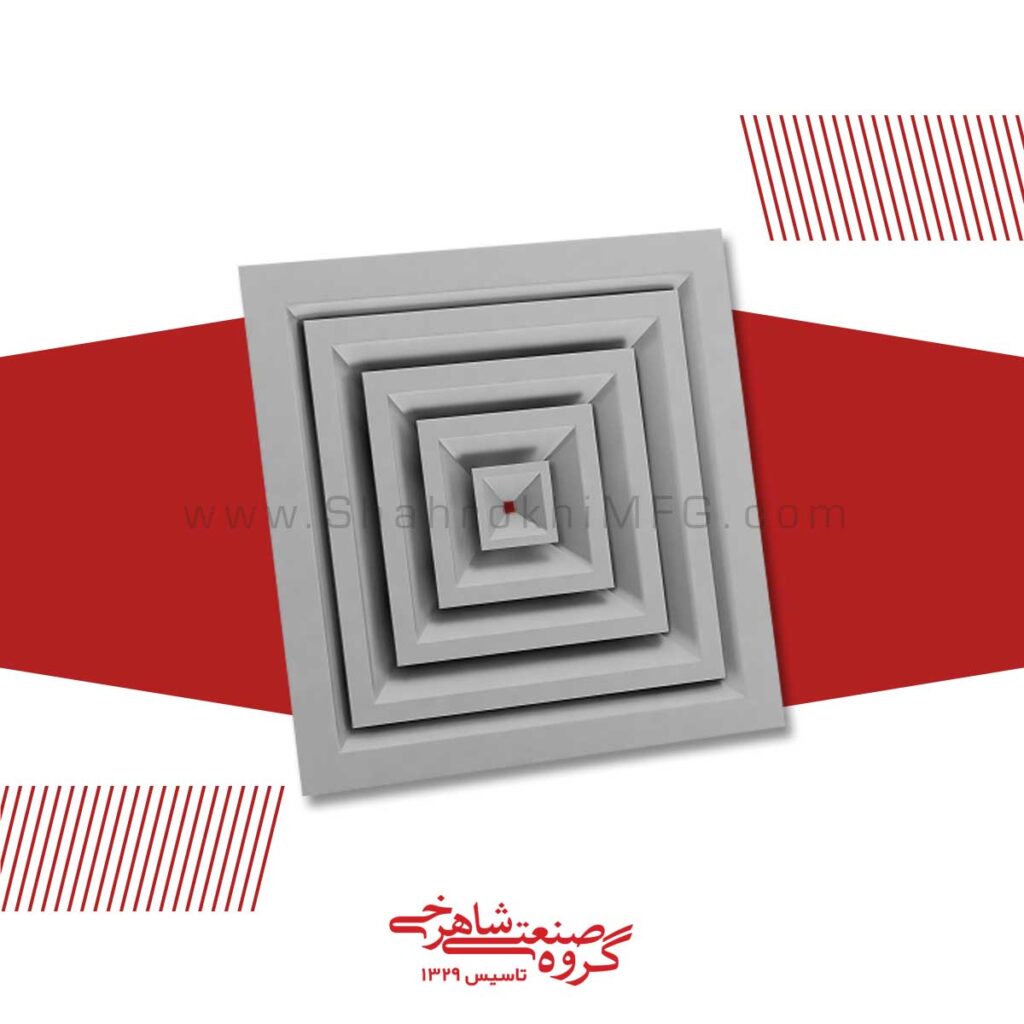

دریچه سقفی چهار گوش با پره های ثابت

  • نام فارسی: دریچه سقفی چهار گوش با پره های ثابت
  • نام انگلیسی: Fixed Square Ceiling Diffusers & Grilles
  • خدمات جانبی: دریچه های سقفی چهارگوش در انواع یک طرفه, دو طرفه , سه طرفه و چهار طرفه می باشد و با توجه به نحوه قرارگیری در محل پروژه انتخاب می‌گردد. قابل نصب با سوراخ پیچ و با فنر می‌باشد. سرعت‌های بالا با توجه به جهت پره‌ها در این نوع دریچه‌ها، هوا با سرعت مناسب به سطح خواهد رسید.

توضیحات محصول

  • کاربری

دریچه های سقفی چهارگوش ثابت دمپردار و بدون دمپر شاهرخی جهت کاربری های مناسب در صنعت تهویه مطبوع به منظور نصب در سقف طراحی شده اند.
این دریچه ها جهت هوای رفت و برگشت و تخلیه استفاده می شوند که چرخش جریان یکنواخت هوا را به صورت افقی توسط پره های متوالی هم مرکز انجام می دهند.

دریچه سقفی چهار گوش با پره های ثابت

 این پره ها قابلیت پخش هوا را در جهت های یک الی چهار طرف دارند.

دریچه سقفی چهار گوش با پره های ثابت

  • توضیحات

دریچه های سقفی چهارگوش ثابت شرهرخی به آسانی روی کانال چهارگوش یا توسط یک تبدیل روی کانال گرد نصب می شوند.
در این نوع دریچه ها میزان بالای پخش هوا در فضای زیر سقف باعث می شود دریچه حرارت و سرعت هوای مخلوط سریعاً متعادل شود.

  • قاب

هفت نوع قاب بنا به درخواست در دسترس می باشد.
 انتخاب نوع قاب به محل نصب دریچه ها بستگی دارد.
این قابلیت در انواع (D,E,F,G) وجود دارد که پره های داخلی از قاب جهت نصب دریچه، تنظیم دمپر و شستشو بیرون آیند.
همچنین می توان از طریق ایجاد یک حفره در پره های داخلی، دمپر را تنظیم نمود.



دریچه سقفی چهار گوش با پره های ثابت

دریچه سقفی چهار گوش با پره های ثابت

  • مواد و رنگ

قاب ها از پروفیل آلومینیوم کششی به ضخامت 1.25 میلیمتر و صفحه از ورق آلومینیوم به ضخامت یک میلیمتر با روکش آنادایز شده آلومینیوم با کیفیت مناسب تهیه می شوند.

این امکان وجود دارد که رنگ آمیزی نهایی به روش پاشش رنگ مایع یا پودری (الکترواستاتیک) با استفاده از پلی استر سفید یا هر رنگ دیگری با شماره رال مشخص با توجه به نیاز انجام شود.

  • کد سفارش

دریچه های سقفی چهارگوش اتاق عمل دمپردار و بدون دمپر شاهرخی با کد سفارش زیر مشخص می شوند.

SH: کارخانه شاهرخی

SDI: دریچه سقفی چهارگوش

T: نوع دریچه:

F1: یکطرفه ثابت

F2: دوطرفه ثابت

F3: سه طرفه ثابت

F4: چهار طرفه ثابت

W x H x k: جهت پره ها (اینچ) ارتفاع X (اینچ) عرض



جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)

جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای رفت)

جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای برگشت)

جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای برگشت)
جدول محاسبات دریچه های سقفی چهارگوش ثابت (هوای برگشت)
