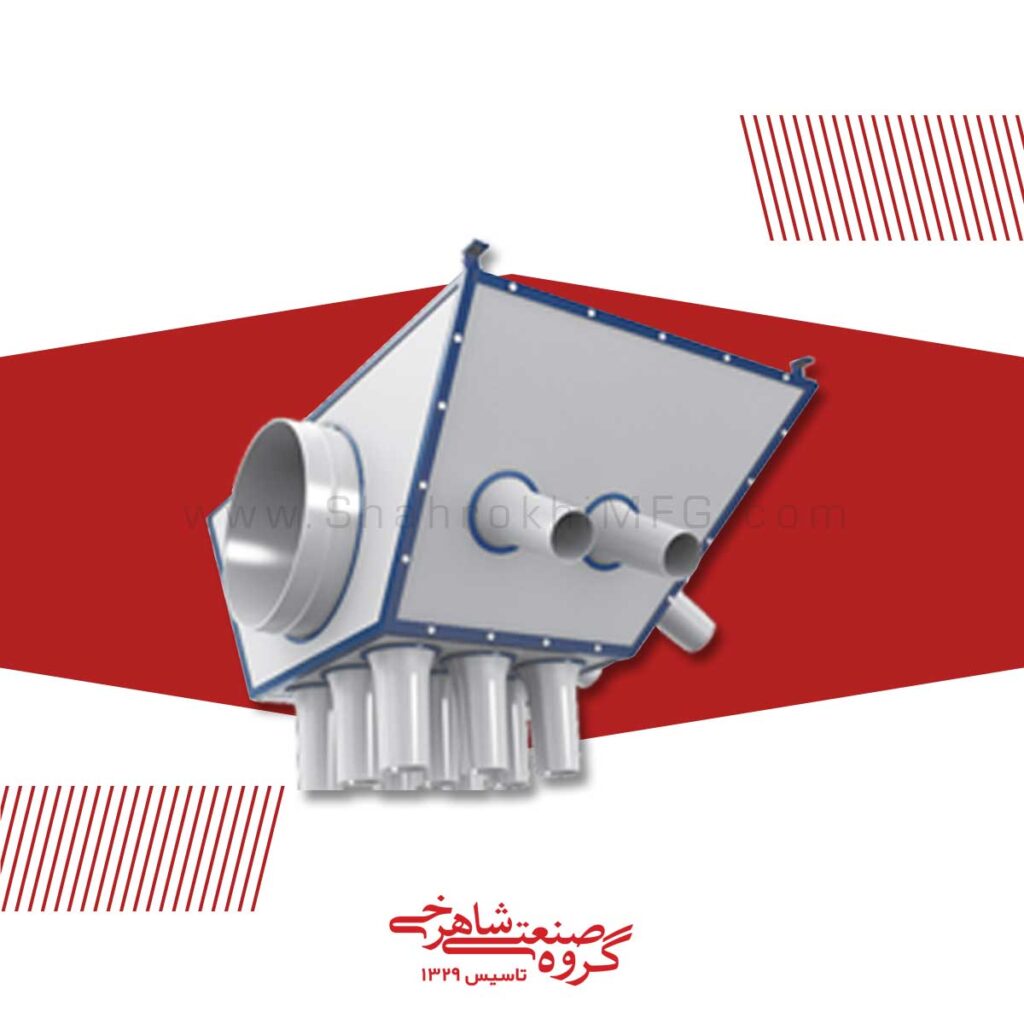

دریچه سقفی چهار گوش مخروطی

توضیحات محصول

• کاربری

دریچه سقفی چهارگوش مخروطی شاهرخی نازل هایی مخروطی جهت هدایت هوا دارند که این نازل ها در مکان هایی با سقف های مرتفع، دبی بالای هوا و پرتابه زیاد مانند سالن های کارخانجات، سالن های ورزشی، سالن های نمایشگاه، آشپزخانه های صنعتی، مراکز کامپیوتری، مراکز مخابراتی و غیره مورد استفاده قرار می گیرند.
طراحی نازل ها بگونه ای می باشد که می توانند هر مکان خاصی را به صورت موضعی هوا رسانی کنند.

• توضیحات

این نازل ها در دو اندازه ساخته می شوند و می توان آنها را روی وجوه کانال یا جعبه هایی مخصوص نصب نمود.
بوسیله این نازل ها می توان جهات هدایت هوا را با استفاده از زوایای مختلف وجوه کانال یا جعبه تنظیم نمود.
جهت جدا نمودن نازل ها از جعبه به منظور حذف صدا از واشر لاستیکی استفاده می شود.

• مواد و رنگ

قاب ها از پروفیل آلومینیوم کششی به ضخامت 0.6 میلیمتر و جعبه ها از ورق آلومینیوم به ضخامت یک میلیمتر با روکش آنادایز شده آلومینیوم با کیفیت مناسب تهیه می شوند.

این امکان وجود دارد که رنگ آمیزی نهایی به روش پاشش رنگ مایع یا پودری (الکترواستاتیک) با استفاده از پلی استر سفید یا هر رنگ دیگری با شماره رال مشخص با توجه به نیاز انجام شود.

• کد سفارش

دریچه سقفی چهارگوش مخروطی شاهرخی با کد سفارش زیر مشخص می شود.

SH: کارخانه شاهرخی

SDI: دریچه سقفی چهارگوش

T: نوع دریچه:

C100: مخروطی به قطر 100 میلیمتر

C120: مخروطی به قطر 120 میلیمتر



جدول محاسبات دریچه های سقفی چهارگوش مخروطی به قطر 100 میلیمتر

جدول محاسبات دریچه های سقفی چهارگوش مخروطی به قطر 120 میلیمتر
