توضیحات

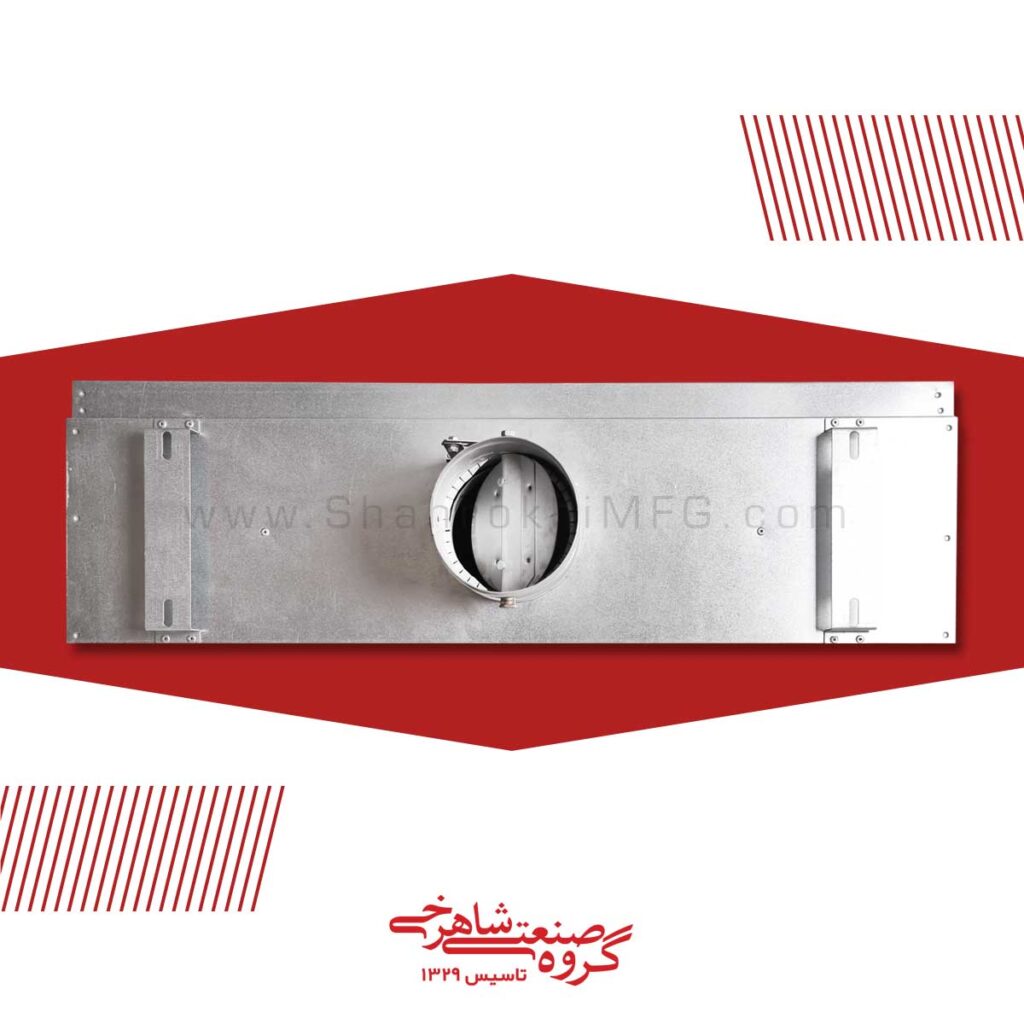

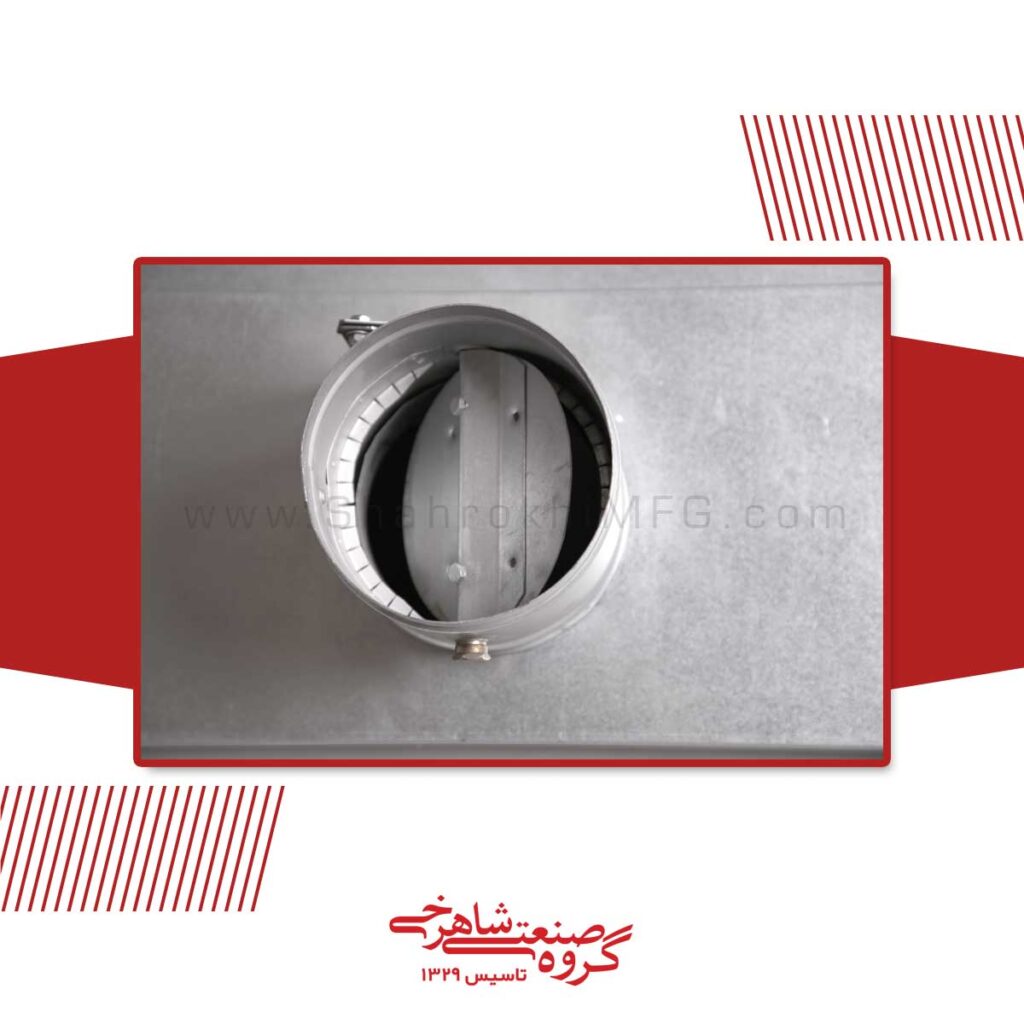

پلنیوم باکس یا Plenum Box یکی از مهمترین اجزای سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) است که وظیفه مدیریت، توزیع و هدایت جریان هوا را بر عهده دارد. این تجهیز بهعنوان یک محفظه فلزی بین کانالهای هوا و دریچههای توزیع هوا قرار گرفته و باعث میشود جریان هوا با سرعت و فشار مناسب در محیط منتشر شود.
در بسیاری از پروژههای ساختمانی، اداری، تجاری، درمانی و صنعتی، استفاده از پلنیوم باکس بهعنوان یک راهکار حرفهای برای افزایش راندمان سیستم تهویه، کاهش افت فشار و توزیع یکنواخت هوا شناخته میشود. به همین دلیل امروزه پلنیوم باکس بخش جداییناپذیر سیستمهای هوارسان مدرن محسوب میشود.
پلنیوم باکس چگونه کار میکند؟
پلنیوم باکس در واقع یک محفظه واسط بین دستگاه تهویه یا کانال اصلی و دریچههای توزیع هوا است. هوای تولیدشده توسط دستگاههای تهویه مطبوع، هواساز، فن کوئل یا داکت اسپلیت وارد پلنیوم باکس شده و سپس بهصورت یکنواخت به سمت دریچههای خروجی هدایت میشود.
این فرآیند باعث میشود سرعت جریان هوا قبل از رسیدن به دریچه کاهش یافته و توزیع هوا در محیط به شکل متعادلتری انجام شود. در نتیجه علاوه بر افزایش آسایش حرارتی کاربران، از ایجاد جریانهای مزاحم و صدای اضافی نیز جلوگیری میشود.
انواع پلنیوم باکس در سیستم های تهویه مطبوع
پلنیوم باکس هوای رفت (Supply Plenum)
پلنیوم هوای رفت در قسمت خروجی سیستم HVAC قرار میگیرد. این محفظه هوای سرد یا گرم تولیدشده توسط دستگاه را دریافت کرده و آن را به شبکه کانالکشی و دریچههای توزیع هوا منتقل میکند.
طراحی صحیح پلنیوم هوای رفت موجب میشود هوا با فشار یکنواخت به تمام نقاط فضا برسد و عملکرد سیستم تهویه بهبود پیدا کند. این نوع پلنیوم معمولاً در پشت دریچههای خطی، اسلات دیفیوزرها و دریچههای سقفی نصب میشود.
پلنیوم باکس هوای برگشت (Return Plenum)
پلنیوم هوای برگشت وظیفه جمعآوری هوای داخل محیط و انتقال آن به دستگاه تهویه را بر عهده دارد. این هوا پس از عبور از فیلترها و تجهیزات سرمایشی یا گرمایشی مجدداً وارد چرخه تهویه میشود.
استفاده از پلنیوم مناسب در مسیر برگشت هوا باعث افزایش راندمان سیستم و کاهش مصرف انرژی خواهد شد.
مزایای استفاده از پلنیوم باکس
استفاده از پلنیوم باکس در سیستمهای تهویه مطبوع مزایای متعددی به همراه دارد که مهمترین آنها عبارتاند از:
- توزیع یکنواخت هوا در تمام نقاط محیط
- کاهش افت فشار در مسیر کانالکشی
- کاهش صدای ناشی از جریان هوا
- افزایش راندمان سیستم HVAC
- بهبود عملکرد دریچههای خطی و اسلات
- جلوگیری از ایجاد نقاط گرم و سرد در فضا
- افزایش آسایش حرارتی کاربران
- امکان اتصال آسان کانالهای فلکسیبل و کانالهای گالوانیزه
- کاهش مصرف انرژی سیستم تهویه
کاربردهای پلنیوم باکس
پلنیوم باکس در طیف وسیعی از پروژههای ساختمانی و صنعتی مورد استفاده قرار میگیرد، از جمله:
- ساختمانهای مسکونی
- مجتمعهای اداری و تجاری
- هتلها و مراکز اقامتی
- بیمارستانها و مراکز درمانی
- مراکز خرید و فروشگاهها
- سالنهای کنفرانس و اجتماعات
- کارخانهها و محیطهای صنعتی
- پروژههای لوکس با دریچههای خطی اسلات
بهخصوص در سیستمهای دارای دریچه خطی اسلات، استفاده از پلنیوم باکس نقش بسیار مهمی در توزیع صحیح هوا و دستیابی به ظاهر معماری مطلوب ایفا میکند.
متریال و ساخت پلنیوم باکس
پلنیوم باکس معمولاً از ورق گالوانیزه با ضخامتهای مختلف تولید میشود. انتخاب ضخامت ورق بر اساس ابعاد پلنیوم، حجم هوای عبوری و شرایط پروژه انجام میشود.
در پروژههای خاص میتوان داخل پلنیوم را با عایق الاستومری یا عایق صوتی پوشش داد تا میزان انتقال صدا و اتلاف انرژی به حداقل برسد.
در ساخت پلنیوم باکس موارد زیر اهمیت ویژهای دارند:
- ابعاد دقیق متناسب با دریچه
- جانمایی صحیح ورودی هوا
- آببندی مناسب اتصالات
- استفاده از ورق با ضخامت استاندارد
- رعایت اصول آیرودینامیکی در طراحی داخلی
پلنیوم باکس دریچه خطی
یکی از پرکاربردترین انواع این محصول، پلنیوم باکس مخصوص دریچه خطی و اسلات دیفیوزر است. در این مدل، هوا ابتدا وارد پلنیوم شده و سپس بهصورت یکنواخت در طول دریچه خطی توزیع میشود.
استفاده از پلنیوم برای دریچه خطی باعث میشود تمام طول دریچه عملکرد یکسانی داشته باشد و از تمرکز جریان هوا در یک نقطه جلوگیری شود.
نکات مهم در خرید پلنیوم باکس
هنگام خرید پلنیوم باکس باید به عوامل زیر توجه شود:
- ابعاد دریچه و کانال
- حجم هوای مورد نیاز (CFM)
- نوع سیستم تهویه
- محل نصب
- نیاز یا عدم نیاز به عایق داخلی
- ضخامت ورق گالوانیزه
- تعداد و محل ورودیهای هوا
طراحی و ساخت پلنیوم باید بر اساس محاسبات فنی پروژه انجام شود تا بهترین عملکرد را در سیستم تهویه فراهم کند.
خرید پلنیوم باکس از گروه صنعتی شاهرخی
شرکت شاهرخی با سالها تجربه در طراحی و تولید تجهیزات تهویه مطبوع، انواع پلنیوم باکس را در ابعاد و مشخصات سفارشی تولید میکند. تمامی محصولات با استفاده از ورق گالوانیزه استاندارد، تجهیزات مدرن و مطابق با نیاز پروژه طراحی و ساخته میشوند.
امکان تولید پلنیوم باکس برای انواع دریچه های خطی، اسلات، مشبک، سقفی و سیستمهای هوارسان در گروه صنعتی شاهرخی فراهم بوده و کارشناسان فنی مجموعه آماده ارائه مشاوره تخصصی برای انتخاب بهترین گزینه متناسب با پروژه شما هستند.
جهت دریافت اطلاعات بیشتر، مشاوره و سفارش محصول با ما در ارتباط باشید:
تلفن: 7312 – پیامرسان های داخلی و خارجی: 09120737312
