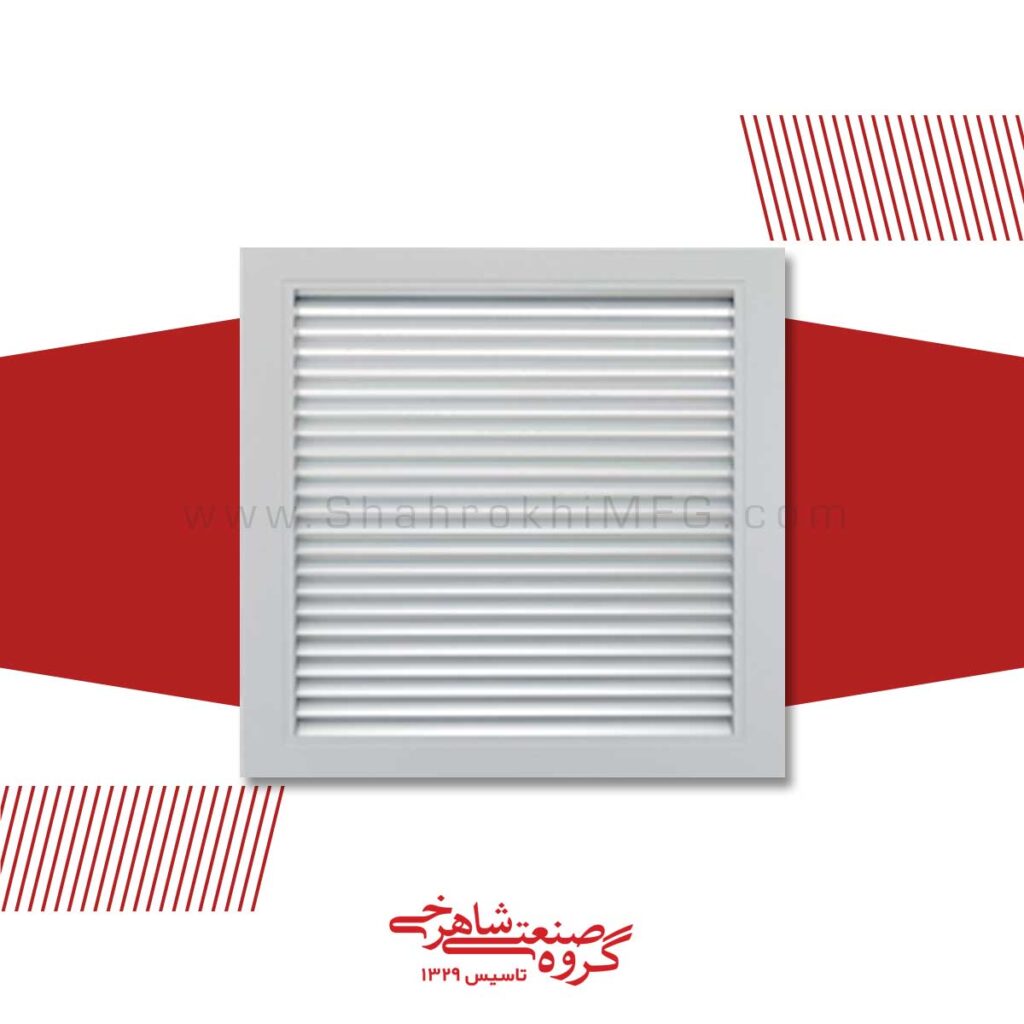

دریچه سقفی چهار گوش پره هلالی

  • نام فارسی: دریچه سقفی چهار گوش پره هلالی
  • نام انگلیسی: curved blade ceiling diffusers & grilles
  • خدمات جانبی: دریچه سقفی چهار گوش در انواع یک طرفه, دو طرفه , سه طرفه و چهار طرفه می باشد و با توجه به نحوه قرارگیری در محل پروژه انتخاب می‌گردد. قابل نصب با سوراخ پیچ و با فنر می‌باشد. اختلاف این دریچه ها با دریچه های سقفی چهار گوش تنظیم پره ها می باشد.

توضیحات محصول

  • کاربری

دریچه سقفی پره هلالی دمپردار و بدون دمپر شاهرخی جهت کاربری های مناسب در صنعت تهویه مطبوع به منظور نصب در سقف طراحی شده اند.
این دریچه ها جهت هوای رفت، برگشت و تخلیه استفاده می شوند که پخش جریان هوا را توسط پره های هلالی شکل انجام می دهند.
این پره ها قابلیت پخش هوا را در جهت های یک الی چهار طرف دارند.

دریچه سقفی چهار گوش پره هلالی
دریچه سقفی چهار گوش پره هلالی
دریچه سقفی چهار گوش پره هلالی
دریچه سقفی چهار گوش پره هلالی

  • توضیحات

دریچه سقفی چهار گوش پره هلالی شاهرخی به آسانی روی کانال چهار گوش یا توسط یک تبدیل روی کانال گرد نصب می‌شود.
پره های این نوع دریچه را می توان حول محور مرکزی خود متحرک یا ثابت نمود.
جهت جدا نمودن پره ها از قاب به منظور حذف صدا از بوش هاش پلاستیکی و یا فنر خطی استفاده می شود و بدین ترتیب در زمان تنظیم پره ها تحت نیروی کشش قرار می‌گیرند.

دریچه سقفی چهار گوش پره هلالی
دریچه سقفی چهار گوش پره هلالی
  • قاب

سه نوع قاب A,B,C بنا به درخواست در دسترس می باشد. انتخاب نوع قاب به محل نصب دریچه ها بستگی دارد.

  • مواد و رنگ

قاب ها از پروفیل آلومینیوم کششی به ضخامت 1.25 میلیمتر و صفحه از ورق آلومینیوم به ضخامت یک میلیمتر با روکش آنادایز شده آلومینیوم با کیفیت مناسب تهیه می شوند.

این امکان وجود دارد که رنگ آمیزی نهایی به روش پاشش رنگ مایع یا پودری (الکترواستاتیک) با استفاده از پلی استر سفید یا هر رنگ دیگری با شماره رال مشخص با توجه به نیاز انجام شود.

  • کد سفارش

دریچه های سقفی چهارگوش پره هلالی شاهرخی با کد سفارش زیر مشخص می شوند.

SH: کارخانه شاهرخی

SDI: دریچه سقفی چهارگوش

T: نوع دریچه:

CB1: یکطرفه پره هلالی

CB2: دوطرفه پره هلالی

CB3: سه طرفه پره هلالی

CB4: چهار طرفه پره هلالی

W x H x k: جهت پره ها (اینچ) ارتفاع X (اینچ) عرض



جدول محاسبات دریچه های سقفی چهارگوش پره هلالی

جدول محاسبات دریچه های سقفی چهارگوش پره هلالی
جدول محاسبات دریچه های سقفی چهارگوش پره هلالی
جدول محاسبات دریچه های سقفی چهارگوش پره هلالی
جدول محاسبات دریچه های سقفی چهارگوش پره هلالی
جدول محاسبات دریچه های سقفی چهارگوش پره هلالی
جدول محاسبات دریچه های سقفی چهارگوش پره هلالی
